一、項目概況

　　現廠區廠界內有8臺冷卻水塔，其工作運行時產生的噪聲影響隔壁20米遠地辦公樓三樓辦公人員的正常工作。

　　業主領導對此非常重視，特邀我方開展噪聲控制方案設計，通過業主提供的資料及需求，我們漢克斯隔音對本項目降噪需求目標，進行科學、合理、經濟的方案設計。

　　二、控制目標

　　2.1 參考標準

　　2.1.1環境噪聲限值

　　2.1.2 測點選擇

　　根據監測對象和目的，可選擇以下三種測點條件 (指傳聲器所置位置)進行環境噪聲的測量：

　　a)一般戶外

　　距離任何反射物 (地面除外)至少 3.5 m 外測量，距地面高度 1.2 m 以上。必要時可置于高層建筑上，以擴大監測受聲范圍。

　　b)噪聲敏感建筑物戶外

　　在噪聲敏感建筑物外，距墻壁或窗戶 1 m 處，距地面高度 1.2 m 以上。

　　c)噪聲敏感建筑物室內

　　距離墻面和其他反射面至少 1 m，距窗約 1.5 m 處，距地面 1.2 ～ 1.5 m 高。

　　2.1.3氣象條件

　　測量應在無雨雪、無雷電天氣，風速 5 m / s 以下時進行。

　　2.2 降噪效果

　　依據環境噪聲排放標準、業主要求及現場聲環境現狀，制定了如下治理目標：在排除其他噪聲源(背景環境噪音)的干擾條件下，安裝完降噪措施后，冷卻水塔對隔壁20米遠地辦公樓三樓敏感點窗外1米處的噪聲滿足《聲環境質量標準》GB3096-2008的1類標準，即晝間55dB(A)，夜間45dB(A)。

　　三、本項目噪聲控制方案

　　本項目噪聲控制方案具體措施分為兩個部分：

　　1、對冷卻水塔出風口安裝排風消聲器;

　　2、在冷卻水塔靠近隔壁辦公樓一側整體安裝U型吸隔聲屏障。

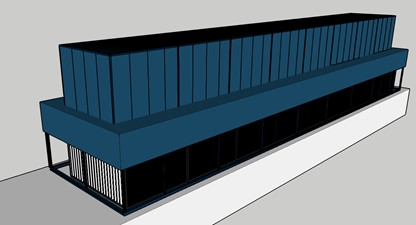

　　3.1 冷卻水塔出風口安裝排風消聲器

　　1、根據業主提供的資料，以及結合公司以往同類案例，為有效控制冷卻水塔出風口所產生的空氣動力性噪聲，在冷卻水塔出風口設計安裝排風消聲器。

　　2、排風消聲器為復合吸隔聲板，吸隔聲板背板采用鍍鋅鋼板，表面噴塑，中間填充50mm厚超細纖維玻璃棉，超細纖維玻璃棉用高密度吸音玻璃絲布包裹，內板采用鍍鋅穿孔板。消聲插片采用折板式消聲插片，消聲插片的間距為100mm。

　　3、排風消聲器平臺框架采用100H型鋼，100H型鋼底部與150H型鋼進行焊接，150H型鋼進行地面找平。八臺冷卻水塔平臺連為一體，增加其抗風及牢固性能。

　　4、排風消聲器平臺采用吸隔聲板平鋪，在不影響冷卻水塔進風需求量的同時有效控制冷卻水塔進風口的噪聲，從平臺頂部往下設計安裝1200mm高度的吸隔聲板。

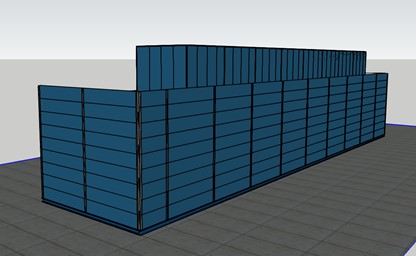

　　4.2 冷卻水塔靠近隔壁辦公樓側整體安裝吸隔聲屏障

　　1、為有效控制冷卻水塔整體噪聲對隔壁20米遠的辦公樓三樓的影響，在冷卻水塔靠近該辦公樓一側設計安裝一道高6米的U型吸隔聲屏障。

　　2、吸隔聲屏障屏體采用復合吸隔音板塊，屏體厚度為100mm，固定高度為500mm，長度為3000mm。吸隔音板塊背面板采用1.5mm鍍鋅鋼板，內層采用3mm阻尼隔音氈，中間填充厚度100mm的48kg/m3超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用1.2 mm厚度的鍍鋅穿孔板，內龍骨采用1.5mm鍍鋅鋼板折成。

　　3、我公司技術人員綜合考慮現場環境，可充分利用現有環境，節省施工成本的情況下，我方建議吸隔聲屏障屏體及基礎均采用H型鋼，立柱底部與冷卻水塔基礎相連接，特殊情況下單獨澆筑混凝土基礎

　　4、吸隔聲屏障主體采用HW125×125×5.4×9mm的H型鋼，H型鋼底部與型鋼基礎焊接，立柱間距3米，屏體立柱與消聲器平臺橫向連接，增加抗風性能。

　　4.3 建議

　　1、考慮能取得更好的進風效果，建議在吸隔聲屏障底部可以安裝進風消聲器百葉。
